第1节 檩条类型

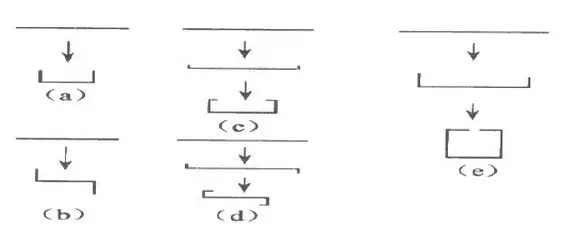

3.1.1 檩条形式一般为c形或z形，冷弯薄壁型钢的冷加工成型过程

如图所示

第2节  檩条分类

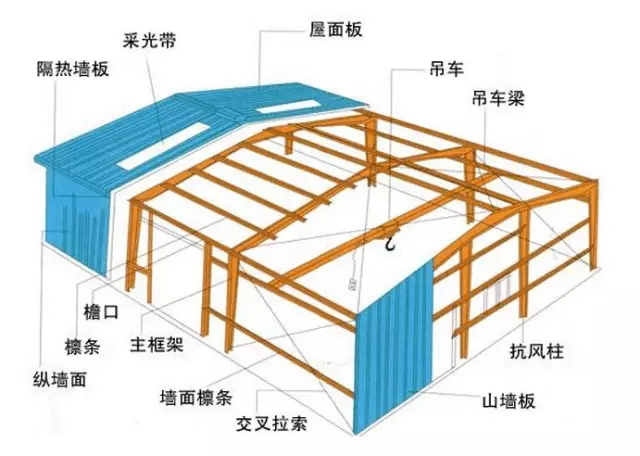

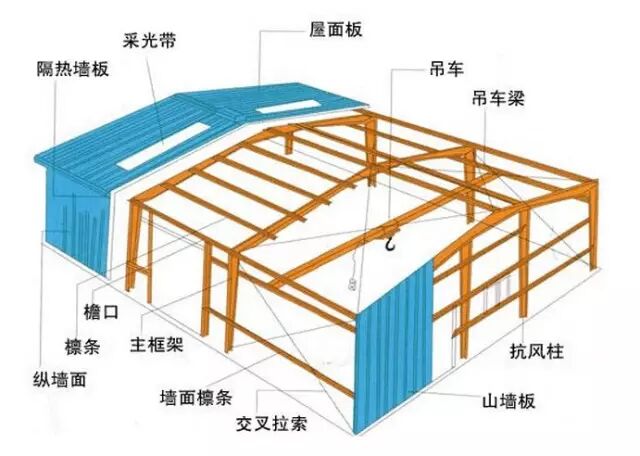

3.2.1 门式钢架所用到的檩条一般有屋面檩条，墙面檩条，风机洞口檩条，门窗檩条，雨棚檩条，女儿墙檩条，天窗架檩条等。



第3节  屋面檩条系统安装

3.3.1檩条安装应在钢性支承(系件)、水平支承、柱间支承安装完毕，且钢结构主体调校完毕后进行。

3.3.2檩托的焊接应在钢梁上按图示尺寸划线，檩托按线焊接固定。同列檩托的焊接位置应在一条直线上，且于钢梁(柱)保持垂直。

3.3.3 对于坡度小于1：12.5的屋面，檩条安装时应注意消除由钢梁挠度而造成的屋面不平直现象。

3.3.4檩条间拉条对檩条起稳定作用，安装时拉条每端在檩条两面的螺母均要旋紧，以便自专将檩条调直。

3.3.5檩条间距按施工图纸要求布置，其误差值不大于±5.0㎜，檩条弯曲矢高不大于L/750且小于12.0㎜。用钢尺和拉线检查。



第4节  墙面檩条安装

3.4.1 整平：  安装前对檩条支承进行检测和整平，对檩条逐根复查其平整度，安装的檩条间高差控制在±5mm范围内。

3.4.2 弹线：  檩条支承点应按设计要求的支承点位置固定，为此支承点应用线划出，经檩条安装定位，按檩条布置图验收。

3.4.3 固定：  檩条安装选择吊车或人工就位，然后用焊机把檩条与主钢结构上的檩托件用螺栓固定，按设计要求进行焊接或螺栓固定，固定前再次调整位置，偏差≤±5mm。

3.4.4 验收：檩条间距按施工图纸要求布置，其误差值不大于±5.0㎜，檩条弯曲矢高不大于L/750且小于12.0㎜。用钢尺和拉线检查。

3.4.5 檩条安装后由项目技术责任人通知质量员或监理工程师验收，确认合格且转入下道工序。
